Гаситель вибрации ГВ несимметричный
Многочастотные гасители вибрации типа ГВ несимметричные предназначены для установки на проводах, грозозащитных тросах и самонесущих оптических кабелях связи линий электропередачи и связи для предупреждения от воздействия вызванной ветром вибрации.
Изготавливаются по ТУ 3449-001-52819896-2010.
Особенности конструкции:
Гаситель имеет несимметричную конструкцию: два груза различной массы и различные длины троса демпфера. Конструкция гасителя позволяет повысить эффективность гашения вибрации за счет увеличения (до 5-6) числа собственных резонансных частот гасителя и повышения демпфирования за счет применения троса оригинальной конструкции, а также позволяет использовать гасители одного типа на более широкий диапазон марок проводов, тросов и кабелей по сравнению с гасителями, имеющими симметричную конструкцию.
Для определения конкретной модели гасителя вибрации ГВ необходимо знать:
1. Массу применяемых грузов, кг
2. Диаметр троса демпфера, мм
3. Условную длину гасителя вибрации, мм
4. Посадочный диаметр провода (троса)
Пример обозначения:

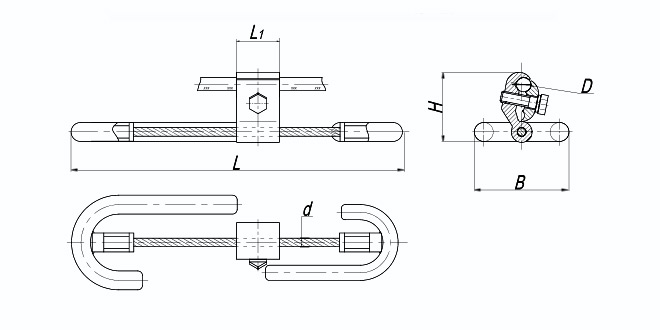

ГВ – 0,8/0,6 – 9,1 – 350/ 10 –13
ГВ- гаситель вибрации
0,8/0,6 - Масса применяемых грузов, кг (0,6; 0,8; 1,6; 2,4; 3,2; 4,0)
9,1 - Диаметр троса демпфера d, мм (9,1; 11,0; 13,0)
350 - Условная длина гасителя вибрации L, мм (300; 350; 400; 450; 500; 550; 600; 650)
10-13 - № плашки, обозначающий посадочный диаметр провода
Плашка 10-13 соответствует диаметру провода (троса) 9,0-14,0
Плашка 16-20 соответствует диаметру провода (троса) 14,5-20,0
Плашка 23-31 соответствует диаметру провода (троса) 20,1-32,0
