Скоба СКД-10-1

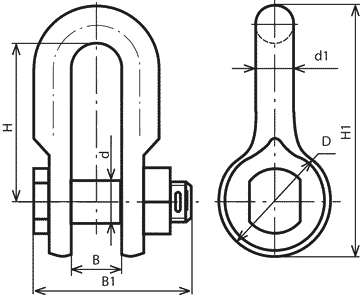

Схема: Посмотреть
Размер В1, мм: 83
Размер d, мм: 18
Размер d1, мм: 16
Размер Н, мм: 80
Размер Н1, мм: 117
Разрушающая нагрузка, кН, не менее: 100
Масса, кг: 0,67
Скобы предназначаются для перехода с шарнирного цепного соединения на соединение типа "палец-проушина", изменения расположения оси шарнирности, сцепления арматуры, рассчитанной на разные нагрузки.
СК, СКД - скобы с цепным шарниром;
Скобы типов СК и СКД имеют с одной стороны двухлапчатую проушину по ГОСТ 11359-75, а с другой стороны обеспечивают шарнирное цепное соединение по тому же стандарту.
Скобы удлиненные типа СКД-10-1 имеют увеличенную строительную высоту. Применение их в изолирующих подвесках рекомендуется только в исключительных случаях, когда скобы нормальной длины по какой-либо причине применять невозможно.
